鼎烁广场能耗监测案例

详情

＞项目档案

项目名称：鼎烁广场

项目类型：能耗监测

建筑业主：鼎烁广场

施工单位：

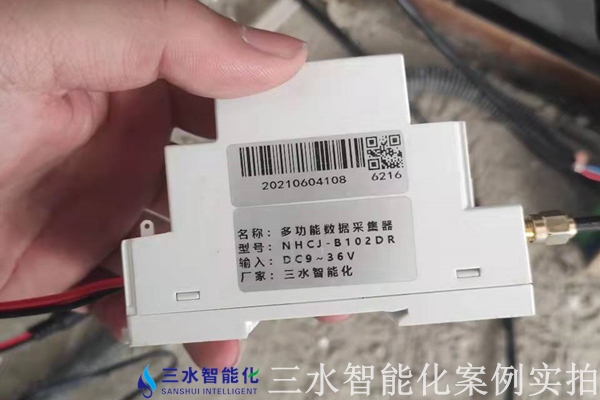

项目采购设备：1套，采集器1路2台，辅材1批。

＞项目简介

项目介绍：

沾化市区以徒骇河分为东部老城区与西部新城区，富国大桥作为连接东西城区的主要通道，具有得天独厚的区位优势。而项目基地就位于富国大桥的东端，即为商业功能带来人气，也为居住功能带来交通便利。项目基地东临徒骇河，沿河景观带已建成，景观资源丰富，为地块带来附加价值。

本项目主要对大型商超楼宇内的34个电表进行数据采集，线缆采用手拉手的方式拉到每栋楼的设备间，其中采集器放置在设备间的弱电配电箱。本项目实现了对楼宇电能计量仪表的自动化采集，实时在线监测能耗数据，提高广场的信息化管理水平，通过计算机、大数据、物联网等技术，实现能源管理水平科学化、数字化。

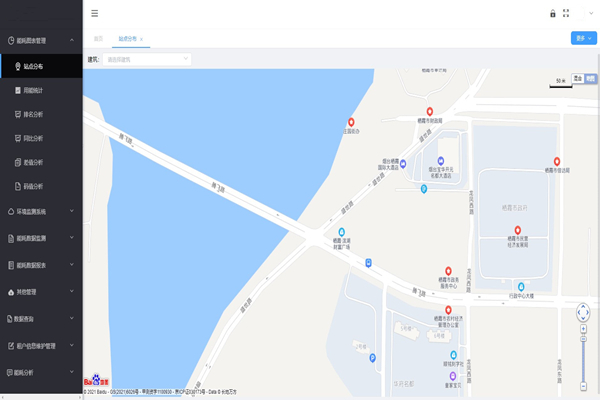

界面：

功能：

1.支路用能

系统可以统计各支路某段时间内逐日、逐周、逐月、逐季、逐年用能。系统可查看各支路用能趋势，可根据已有的日期或者自定义时间进行查询，并可以将支路用能显示合计，以图表形式显示。

2.分项能耗统计

系统可以按照分项进行能耗统计与显示。其中，日分项用能同比分析图显示不同分项的当日与昨日能耗柱状图，分项用能排名图显示被选中分项对应能耗值排名前10位的支路。

3.分项用能报表

系统可以统计各分项某段时间内逐日、逐周、逐月、逐季、逐年用能。可查看分项中各支路用能趋势，可根据已有的日期或者自定义时间进行查询，统计数据可导出至Excel。

4.能耗的同比环比分析

系统可将各主要耗能设备的能耗与去年同期值和上月值进行同比环比分析，检验节能效果，根据分析结果执行节能绩效考核，以及节能目标的修正，统计各支路当年每月用能及去年同期用能。

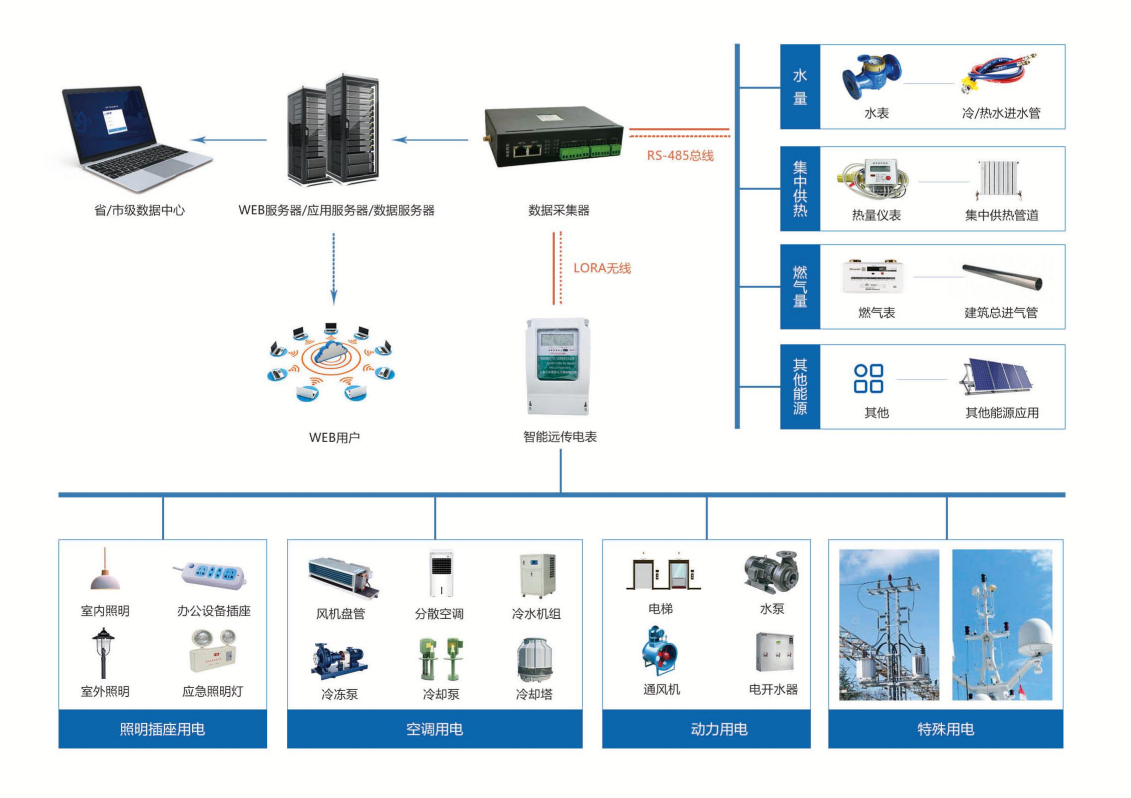

架构：

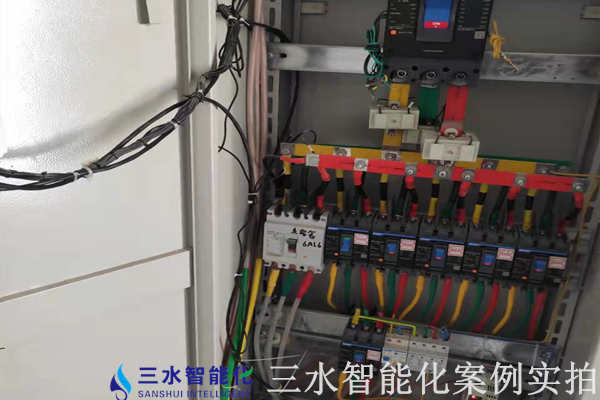

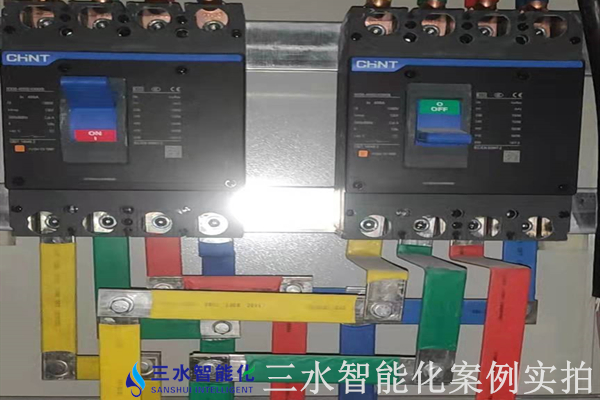

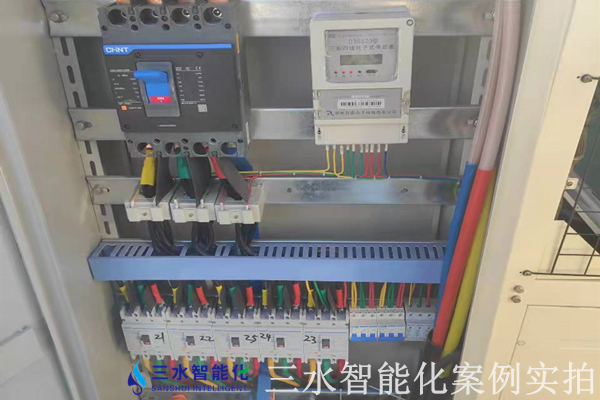

以下是项目施工图：
